ميزات المنتج
1 ، لديها وظيفة الشحن والتفريغ المقطعي (يمكن ضبط الفترة الزمنية لشحن البطارية أو تفريغها).
2، السماح بالوصول إلى بطارية الرصاص - الحمضية وبطارية الليثيوم.
3، مكافحة التغذية - في وظيفة الاستهلاك الذاتي - (يمكن أن يكون مصدر طاقة هجينًا من الطاقة الشمسية والبطارية والشبكة).
4، ويمكن استخدامه من دون بطارية. يمكن لشبكة الطاقة الشمسية وشبكة المرافق توفير الطاقة للأحمال في نفس الوقت.
5، مع وظيفة التنشيط المزدوج لبطارية الليثيوم. يمكن تشغيله بواسطة أي مصدر طاقة من التيار الكهربائي أو الطاقة الشمسية (عندما كانت بطارية الليثيوم - خاملة).
6، يتوفر وضع توفير الطاقة لتقليل فقدان التحميل -.
7، متوفر في أربعة أوضاع شحن: الطاقة الشمسية فقط، وأولوية التيار الكهربائي، وأولوية الطاقة الشمسية، والشحن الهجين الرئيسي والطاقة الشمسية.
8 ، وضعين للإخراج: تجاوز التيار الكهربائي وإخراج العاكس ؛ إمدادات الطاقة دون انقطاع.
9 ، حماية كاملة، بما في ذلك حماية الجهد الزائد والجهد المنخفض، وحماية التحميل الزائد، والحماية العكسية، وما إلى ذلك . 360 حماية شاملة من الدرجة - مع عدد من وظائف الحماية.
10 ، مع تصميم مخطط التدفق الديناميكي لشاشة LCD مقاومة اللمس ، من السهل فهم بيانات النظام وحالة التشغيل.
11 ، الجهد الرقمي الكامل والتحكم الحالي في حلقة مغلقة مزدوجة ، تكنولوجيا SPWM المتقدمة ، إخراج موجة جيبية نقية ؛ دعم الانقسام - الطور والطور الواحد - إخراج موجة جيبية نقية ؛ يدعم خمسة مستويات جهد مختلفة 100Vac، 105Vac، 110Vac، 120Vac، 127Vac لكل مرحلة.
12، يدعم اثنين من MPPTs المستقلة، تكنولوجيا MPPT المتقدمة مع كفاءة تتبع 99.9٪.
13، مروحة ذكية متغيرة السرعة لتبديد الحرارة بكفاءة وإطالة عمر النظام.
14.التفاعل البشري المتنوع- مع الكمبيوتر: دعم اتصالات CAN وUSB وWiFi وRS485، وتشغيل أو إيقاف تشغيل الطاقة المحلية والبعيدة، والتحكم في الاتصال الجاف.
15، يمكن تمديدها: CT خارجي لاستهلاك الطاقة المنزلية بالكامل -في والاستهلاك الذاتي-.
بنية النظام الأساسية
يوضح الشكل أدناه سيناريو تطبيق النظام لهذا المنتج. تعتمد طريقة توصيل الأسلاك المحددة على سيناريو التطبيق الفعلي. يتكون النظام الكامل من الأجزاء التالية:
1 ، سلسلة PV: تحويل الطاقة الضوئية إلى طاقة تيار مستمر ، وشحن البطارية من خلال العاكس ، أو عكسها مباشرة إلى طاقة التيار المتردد لدفع الحمل.
2، التيار الكهربائي أو المولد: متصل عند مدخل التيار المتردد، لتشغيل الحمل أثناء شحن البطارية. إذا لم يتم توصيل التيار الكهربائي أو المولد، يمكن للنظام أيضًا أن يعمل بشكل طبيعي، ويتم تشغيل الحمل بواسطة البطارية والوحدة الكهروضوئية.
3، البطارية: وفقا لوظيفة تخزين الطاقة وإطلاق الطاقة لمتطلبات النظام. دعم بطارية الليثيوم وبطارية الرصاص الحمضية (إعداد الإعداد).
4، الحمل المنزلي: يسمح بتوصيل مختلف الأحمال المنزلية والمكتبية، بما في ذلك الثلاجات والمصابيح وأجهزة التلفاز والمراوح ومكيفات الهواء.
5، العاكس المسؤول عن الطاقة الشمسية الهجين: وحدة تحويل الطاقة للنظام بأكمله.
6، WiFi أو GPRS: يمكن مراقبة أذونات النظام عن بعد.
7، CT: يتم استخدامه للكشف عن التيار. (تم وضع اثنين من CT على خطين من النار، وتشير أسهم CT إلى العاكس).

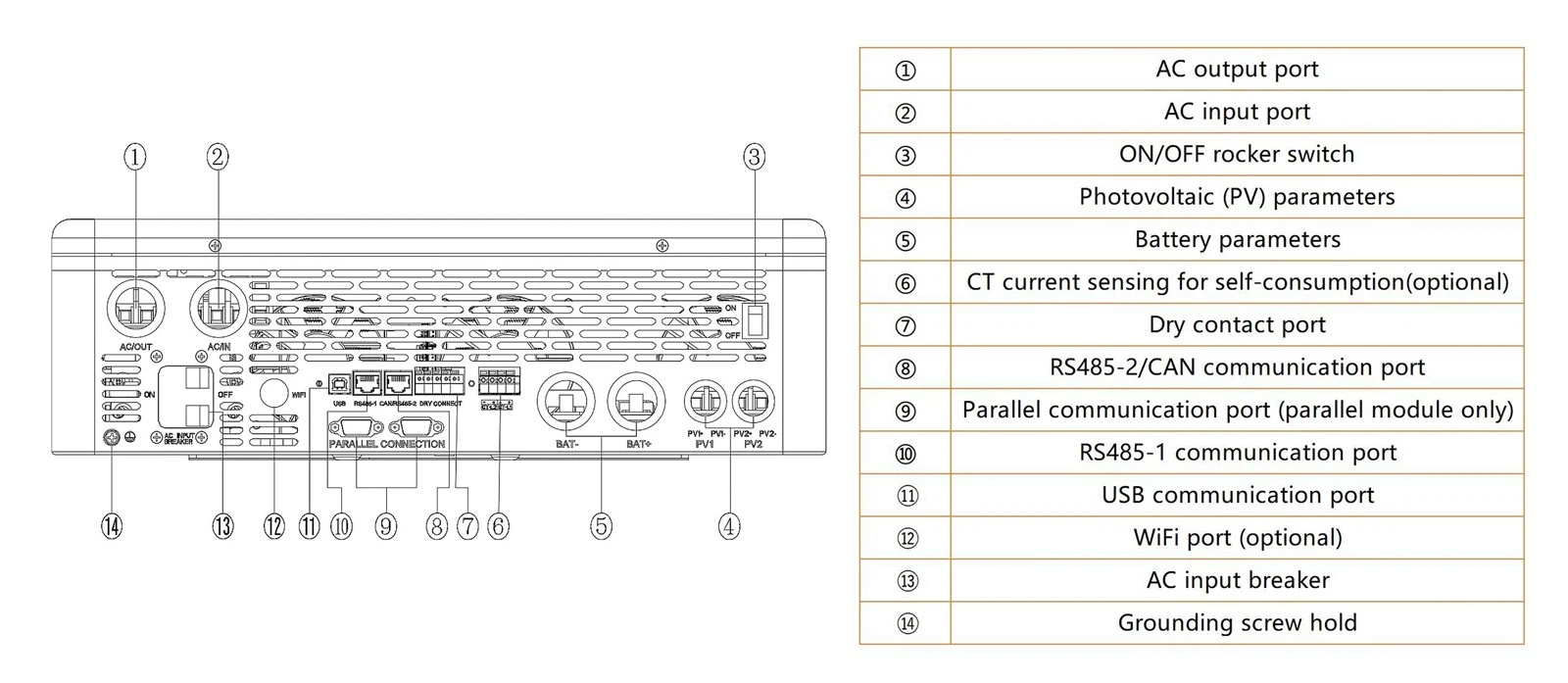

تفاصيل المنتج
معلمات المنتج
| نموذج | GES48100M200-500P | GES48100M200-500 | GES48120M220-500P | GES48120M220-500 |
| الوضع الموازي (الوظيفة محفوظة) | ||||
| السماح بالكمية | 1~6 | 0 | 1~6 | 0 |
| وضع التيار الكهربائي | ||||
| جهد الإدخال الاسمي | 120 (L1/N، L2/N)V240Vac (L1/L2) | |||
| نطاق الجهد مرحلة الإدخال | (85 فولت تيار متردد ~ 140 فولت تيار متردد) ±2% | |||
| تكرار | 50 هرتز/60 هرتز (الكشف التلقائي) | |||
| نطاق التردد | 47 ± 0.3 هرتز ~ 55 ± 0.3 هرتز (50 هرتز) ؛ 57 ± 0.3 هرتز ~ 65 ± 0.3 هرتز (60 هرتز) ؛ | |||
| الأعلى. كفاءة | >95% | |||
| وقت التحويل (التجاوز والعاكس) | 10 مللي ثانية (نموذجي) | |||
| الأعلى. تجاوز المرحلة الزائد الحالي | 2P,63A/63A(L1/L2) | |||
| وضع العاكس | ||||
| شكل موجة الجهد الناتج | موجة جيبية نقية | |||
| طاقة الخرج الاسمية (VA)/(W) | مرحلة الانقسام: 10000VA/10000W مرحلة واحدة: 7200VA/7200W (محدودة بمحطات الأسلاك) |
مرحلة الانقسام: 12000VA/12000W مرحلة واحدة: 7200VA/7200W (محدودة بمحطات الأسلاك) |
||
| عامل الطاقة | 1 | |||
| جهد الخرج الاسمي (Vac) | 120 فولت تيار متردد (L1/N، L2/N)/240 فولت تيار متردد (L1/L2) | |||
| نطاق تردد الإخراج (هرتز) | 50 هرتز ± 0.3 هرتز / 60 هرتز ± 0.3 هرتز | |||
| الأعلى. كفاءة | >91% | |||
| حماية الزائد | (102% <تحميل<110%) ±5%: report error and turn off the output after 5 minutes; (110% <تحميل <125%) ± 5%: الإبلاغ عن الخطأ وإيقاف الإخراج بعد 10 ثوانٍ؛ Load >125% ±5%: الإبلاغ عن الخطأ وإيقاف الإخراج بعد 5 ثوانٍ؛ |
|||
| قوة الذروة | مرحلة الانقسام: 15000VA مرحلة واحدة: 15000VA | مرحلة الانقسام: 18000VA مرحلة واحدة: 18000VA | ||
| قدرة المحرك المحملة | 5 حصان | 6 حصان | ||
| الجهد الاسمي لإدخال البطارية | 51.2 فولت (الحد الأدنى لجهد البدء 44 فولت) | |||
| نطاق جهد البطارية | 40.0 فولت تيار مستمر ~ 58.6 فولت تيار مستمر ± 0.6 فولت تيار مستمر (إنذار انخفاض الجهد/جهد إيقاف التشغيل/إنذار الجهد الزائد/استرداد الجهد الزائد... قابل للضبط على شاشة LCD) |
|||
| حفظ وضع الطاقة | حمل أقل من أو يساوي 25 وات، أدخل في وضع توفير الطاقة-. | |||
